Ориентирование на местности, спортивное и не только. С чего начать

25.05.2023
7966

– А ты все по старинке ходишь? – спросил однажды знакомый, глядя как я кладу в рюкзак компас и карту местности, по которой собиралась гулять в ближайшие несколько дней.

Признаюсь честно, как профессиональному ориентировщику, мне ближе и роднее компас и карта, чем самый навороченный навигатор. Более того я уверена, что если бы многие туристы не пренебрегали такими олдскульными вещами, то это уберегло их от неприятностей на маршруте. Но просто иметь в рюкзаке эти атрибуты недостаточно. Надо уметь ими пользоваться. Читать карту и ориентироваться на местности – очень полезные навыки. Поверьте, лайфхаки из школьной программы о том, как определить стороны света по мху и тени в реальных условиях не всегда работают. И вряд ли спасут в условиях плохой видимости или в заполярье.

Поэтому в этой статье попробуем разобраться какой компас взять в поход и какая карта подойдет для увлекательных путешествий.

Роговцева Ольга
Роговцева Ольга

Мастер спорта по спортивному ориентированию и лёгкой атлетике.

Член национальной команды Республики Беларусь по лёгкой атлетике. Победитель и призёр соревнований по спортивному ориентированию рогейнам, трейлам. Тренер беговой команды RogovcovaTeam.

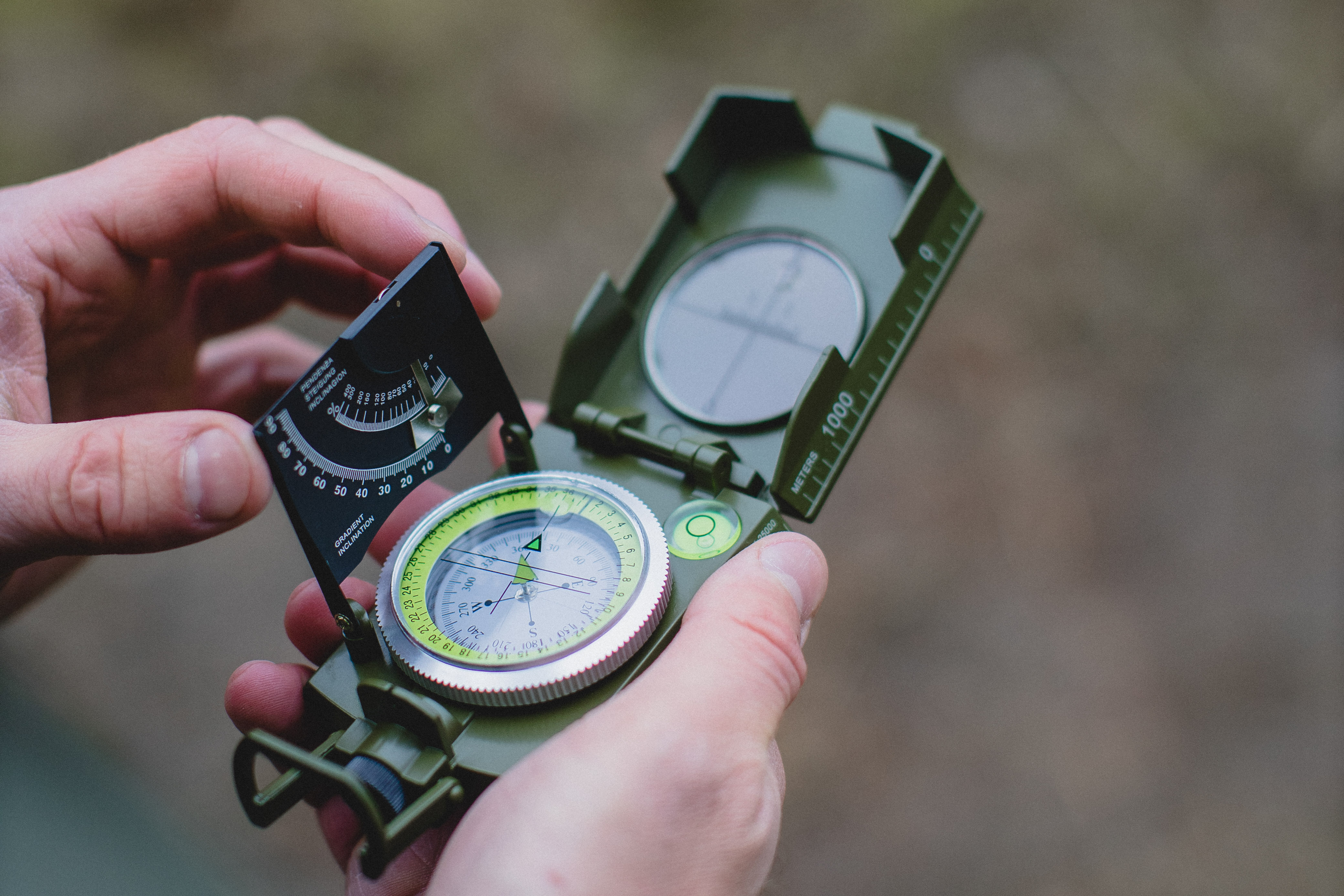

Геологический компас
Геологический компас и особенности его конструкции

Компас, история, виды, строение

История компаса

Компас – это первый элементарный навигатор. Устройство, определяющее магнитные полюса земли и стороны света, облегчающее ориентирование на местности. У компаса интересная история: по самой распространенной версии изобретение приписывают древним китайцам (III до н.э.). Первый компас назывался «сынань» – ведающий югом. И был описан китайским философом Хэнь Фэй-цзы. ​​Компас имел вид ложки – хорошо отполированная выпуклая часть с тонким черенком из магнетита (первый магнитный материал, известный человечеству). Выпуклой частью ложка устанавливалась на тщательно отполированной медной или деревянной пластине так, чтобы черенок не касался пластины, а свободно висел над ней. Ложка при этом могла легко вращаться вокруг оси своего выпуклого основания. Подтолкнув черенок ложки, ее приводили во вращение. Остановившись черенок, который играл роль магнитной стрелки, указывал на юг.

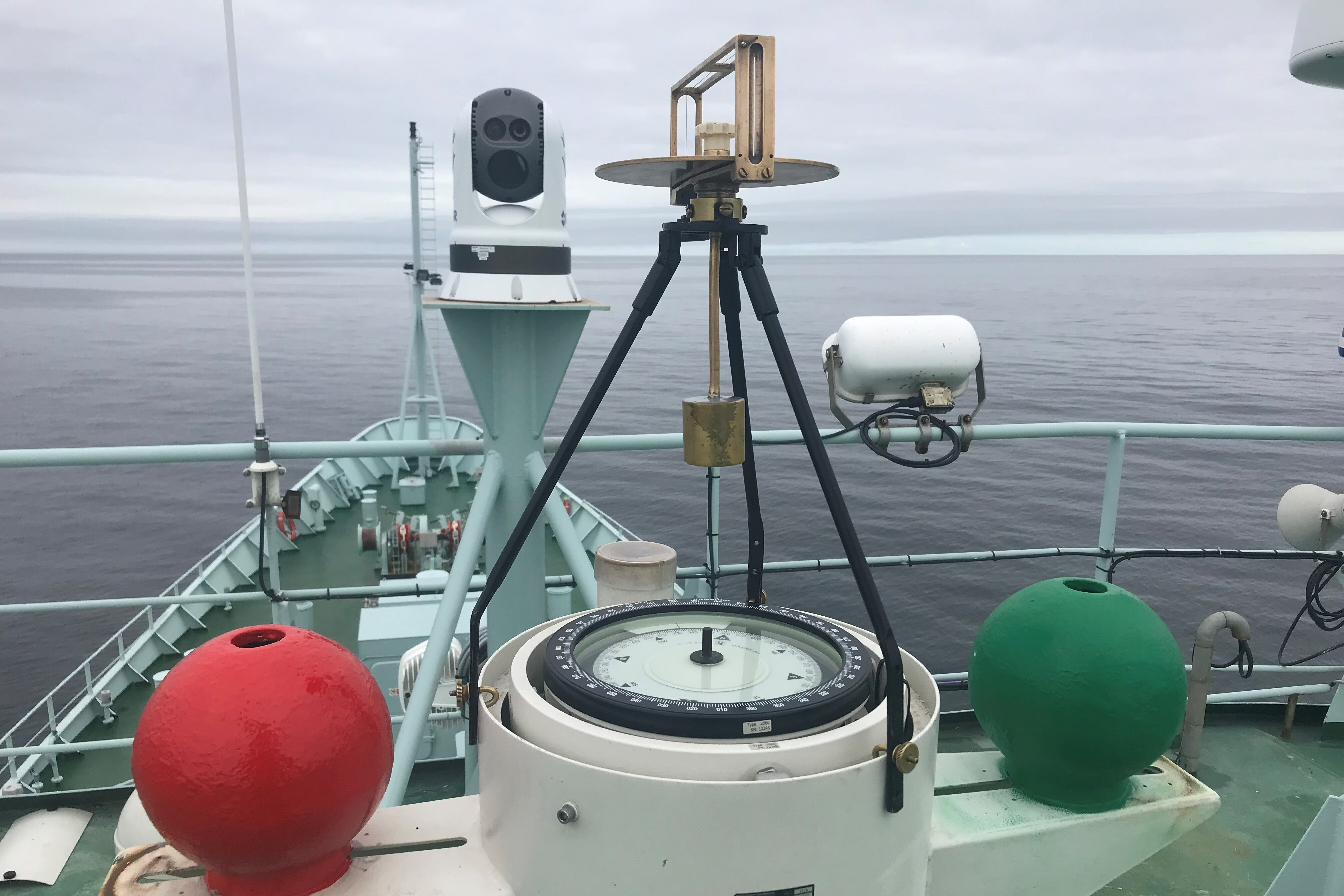

Гироскоп. Фото из открытых источников

Виды современных компасов

Современные компасы можно разделить на две группы:

  • механические (колба с намагниченной стрелкой)
  • электронные (прибор работает по принципу вычисления местоположения при помощи спутниковых данных)

Этот товар можно купить только в розничных магазинах
Этот товар можно купить только в розничных магазинах
Этот товар можно купить только в розничных магазинах

Также компасы можно разделить по назначению:

  • Геологический компас. Деления шкалы направления на нем расположены против часовой стрелки. Имеется клинометр и полулимб для определения углов падения слоев пород.
  • Гирокомпас. Состоит из гироскопа – прибора, имеющего свободную ось вращения и способного реагировать на изменение углов ориентации тела, на котором он установлен и сохраняющем свое положение при вращении. Самый простой пример похожей конструкции: юла или волчок. Гироскоп размещается в середине шара. Сам шар свободно плавает в сосуде с жидкостью. Его центр тяжести размещен в нижней части. Применяется на судах.
  • Радиокомпас – бортовой радиопеленгатор, который применяют в авиации. Указывает на объект, излучающий радиоволны.

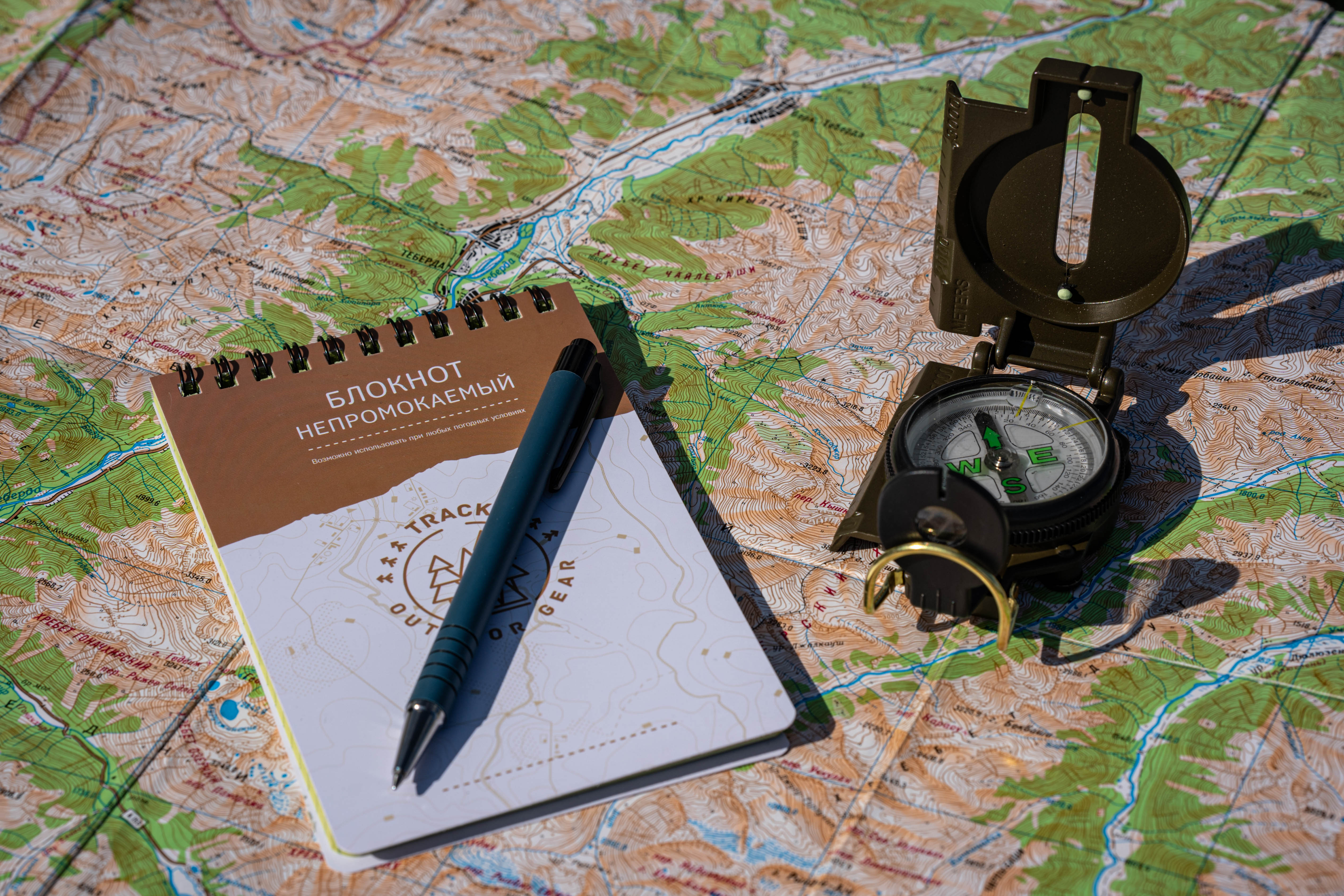

  • Военный компас. От обычного магнитного он отличается наличием увеличительной линзы и визирного приспособления. С таким прибором можно точнее определять направление пути в полевых условиях.
  • Астрономический компас. С его помощью можно определять стороны света по звездам и светилам.
  • Буссоль. Используется для измерения магнитных азимутов при геодезических и топографических работах для получения планов местности. Имеет визирное приспособление. Шкала буссоли часто бывает направлена против часовой стрелки.

Спортивный компас - обязательный элемент для рогейна
Спортивный компас - обязательный элемент для рогейна

  • Спортивный компас. Это жидкостный компас. Жидкость в колбе обеспечивает более стабильную работу магнитной стрелки на бегу, что позволяет держать точный азимут. Бывают планшетными и с креплением на палец. Вот с таким компасом я бегаю старты по спортивному ориентированию, рогейны и его же беру в походы.
  • Туристический. Еще с советской эпохи туристическим компасом принято называть компас Адрианова, названного в честь его создателя – Владимира Николаевича Адрианова. Это магнитный компас, стрелка которого находится в колбе, заполненной воздухом. Главный недостаток перед жидкостными компасами – нестабильность стрелки.

Строение спортивного компаса

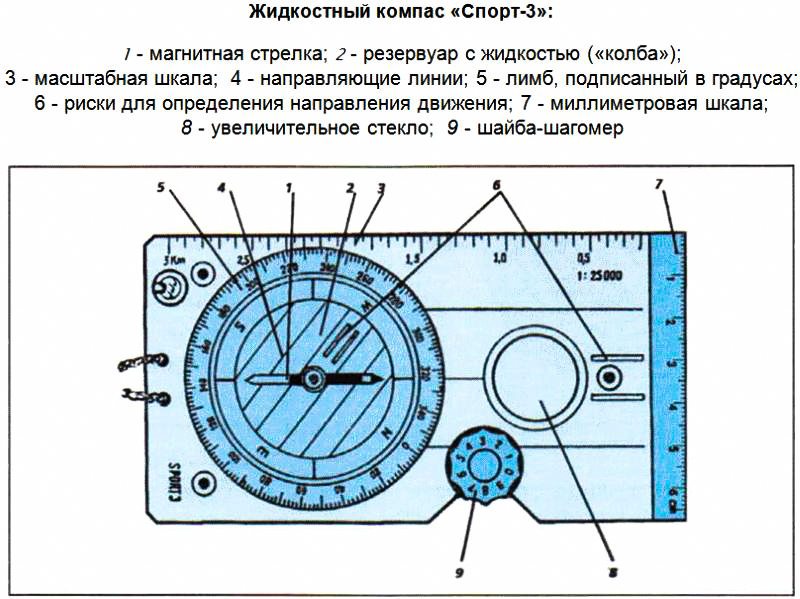

Строение спортивного компаса. Картинка из открытых источников

Строение спортивного и туристического компаса

Для туризма и спорта необходимо устройство, не зависящее от электропитания, то есть магнитный компас.

Он состоит из:

  • металлической или пластиковой колбы;
  • защитного стекла, предохраняющего магнитную стрелку от механического повреждения, а жидкость от вытекания (в случае, если компас жидкостный);
  • магнитной стрелки, которая крепится на тонкую металлическую иголку, что позволяет стрелке вращаться;
  • лимба (безеля, кольца азимута) – «циферблата», на который нанесены цифры с обозначением азимутов в градусах от 0 до 360.

В более сложных моделях компаса могут встречаться дополнительные элементы, такие как:

  • защитный корпус, для дополнительной защиты колбы,
  • арретир для фиксации стрелки,
  • подвижный лимб,
  • линза,
  • клинометр,
  • различные элементы крепления (например, карабин).

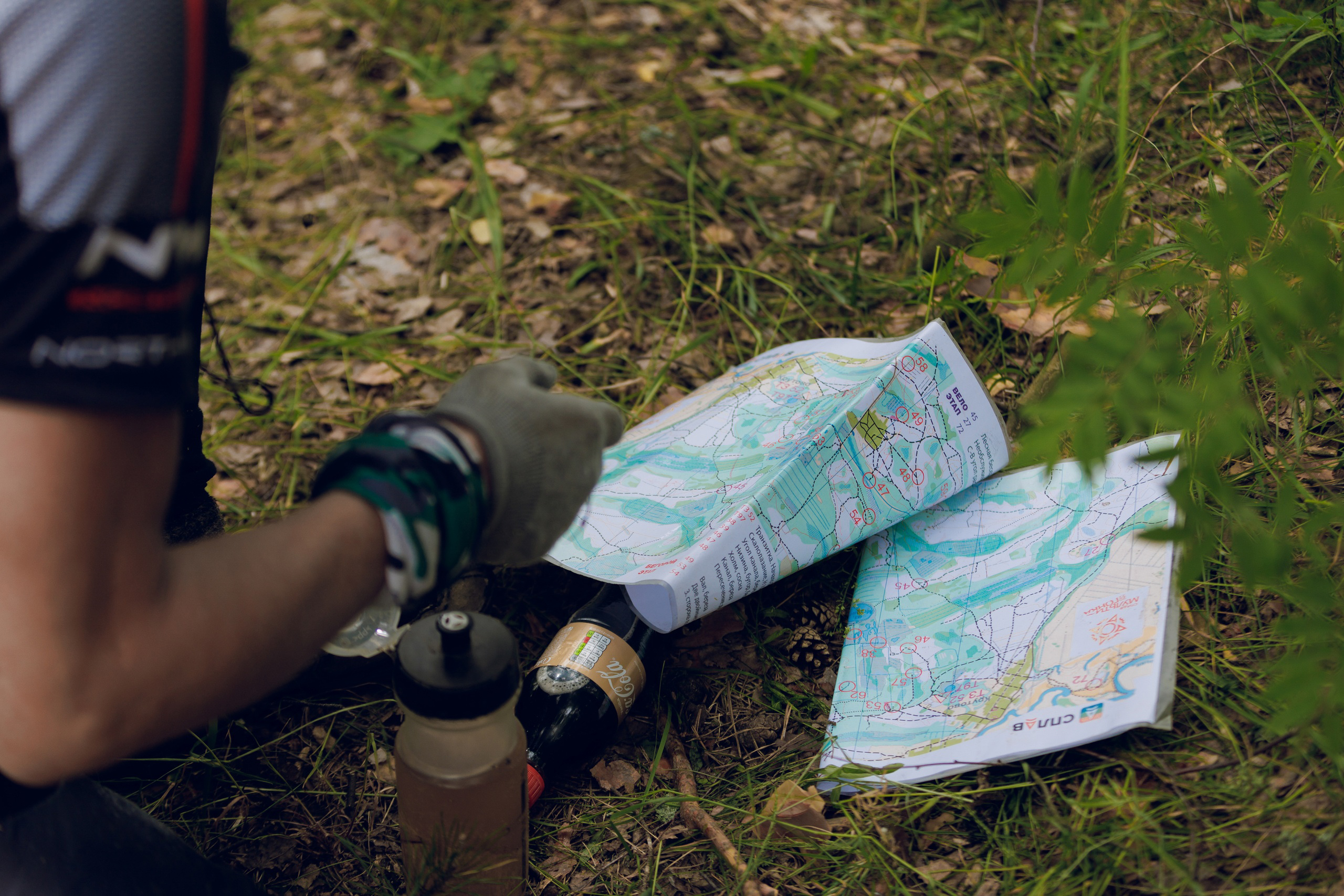

На соревнованиях удобно чтобы компас все был на руке. Фото автора

Надо отметить, что магнитные компасы бывают не только жидкостными. Но обычно жидкостные считаются более точными, нежели магнитные компасы с колбой, заполненной воздухом или с колбой без защитной крышки (такие встречаются редко и чаще продаются как сувенирная продукция).

Внутри колбы жидкостного компаса находится незамерзающая жидкость. Как уже упоминалось выше, жидкость позволяет магнитной стрелке быстро стабилизироваться. И значительно снижает чувствительность к колебаниям.

Еще один важный момент: ЦВЕТ СТРЕЛКИ МОЖЕТ БЫТЬ РАЗНЫМ! Но если у стрелки окрашен только один конец, то именно он указывает на север.

Как выбрать компас

Покупая что-то из снаряжения мы хотим выбрать самое лучшее и наиболее функциональное, но как показывает практика, в дальнейшей эксплуатации мы не всегда используем все возможности приобретенного устройства. Мне хорошо запомнилась фраза одного бывалого туриста: «Самый лучший компас тот, которым ты умеешь пользоваться».

Обращайте внимание на надежность конструкции устройства и точность его показателей. Если в ваших планах походы, то для них отлично подойдет жидкостный компас на плашке (планшетного типа). Он простой и удобный в использовании. Надежный и стабильный в ориентировании на местности. Для опытных ориентировщиков подойдет и компас с креплением на палец.

Не стоит выбирать и полагаться на сувенирные компасы, брелки, так как у таких изделий высока вероятность неточных показателей. Отдавайте предпочтение проверенным производителям. Берегите компас от размагничивания.

Не храните его рядом с металлическими предметами и в зоне сильных электромагнитных полей. Перед использованием проверяйте компас на пригодность.

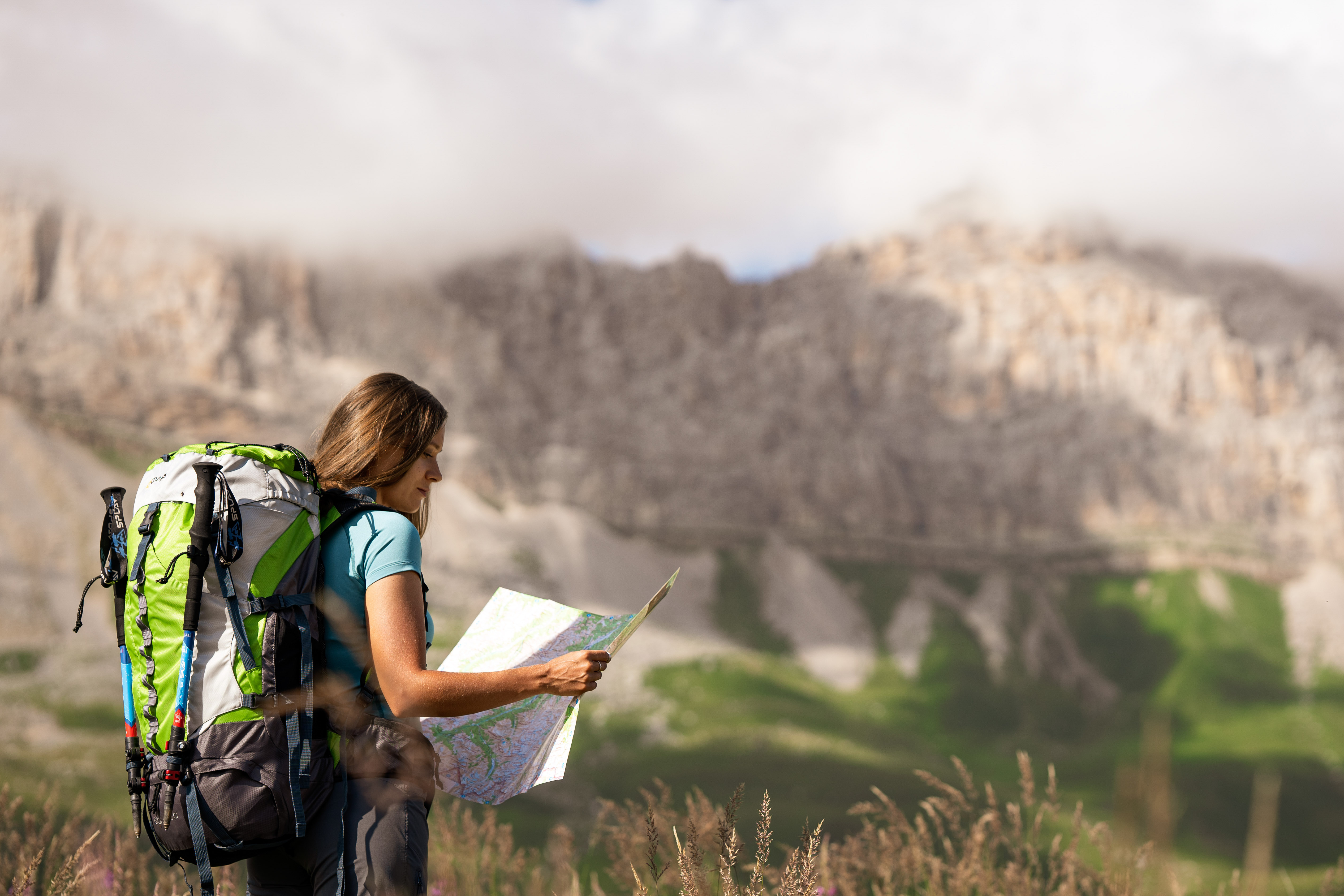

Когда навигатор не помогает, куда идти можно понять только по карте и компасу. Фото Анны Мигалиной

Туристические карты

Карты – моя любовь. Дома у меня большая коллекция: спортивные карты с соревнований, атласы дорог времен СССР, карты горных массивов различных регионов, карты с туристическими маршрутами и с месторождениями редких минералов.

Для планирования путешествия могут пригодиться карты разных форматов. Как только мы слышим об интересном месте, сразу ищем его на карте региона, рассматриваем дорожную карту, чтобы выбрать оптимальный маршрут для поездки на автомобиле. Но в походе вряд ли поможет дорожный атлас или карта мира.

Для прогулки по любому национальному парку или иному туристическому месту можно найти туристические карты или карты-схемы не только с маршрутами, но и с отметками достопримечательностей, смотровых площадок, мест для стоянок, источников питьевой воды и т.д. Такие карты сильно помогут, если телефон разрядился от активного использования.

Но чаще всего для планирования маршрутов и непосредственно в самих походах используют карты Генштаба и ГГС (Государственная геодезическая сеть) – топографические карты.

Топографическая карта – это изображение местности в многократно уменьшенных масштабах при помощи условных знаков. Она содержит сведения о рельефе, опорных геодезических пунктах, гидрографии, растительности, коммуникациях, границах.

Но есть два важных момента при выборе карты:

год выпуска

Выбирайте карты посвежее, так как они имеют свойство устаревать, что чревато последствиями. Например, деревня, в которую вы хотели выйти по карте 80-х годов могла перестать существовать или маршрут внезапно перекрыт забором новенькой военной части.

масштаб

Чем крупномасштабнее карта, тем она более детально прорисована. Соответственно, у вас будет больше информации о местности и больше ориентиров, за которые можно зацепиться. Самые популярные масштабы это:

  • «двухкилометровка» (в одном сантиметре два километра) 1 : 200000,
  • «километровка» ( в одном сантиметре один километр) 1 : 100000,
  • «пятисотка» ( в одном сантиметре 500 метров) 1: 50000.

 Масштаб, обычно, указан на карте.

Также существует понятие топографический план – это часть топографической карты в более крупном масштабе. Например на картах для рогейна отдельно бывает вынесен топографический план участка местности, если он особо насыщенный и сложный.

На топографических картах есть «легенда», которая размещается на свободном участке. Это список условных обозначений, которые подразделяются на группы: вода, рельеф, искусственные объекты, растительность и т.д. Легенда – это ключ к чтению карты. Обязательно изучайте его перед работой.

На некоторых топографических картах есть сетка взаимно перпендикулярных линий – координатная сетка. Для каждого масштаба установлены определенные размеры сторон квадратной сетки. По ней определяют прямоугольные координаты, расстояния, дирекционные углы.

Рельеф на топографической карте изображается замкнутыми кривыми линиями – горизонталями. Они дают объемное представление о местности. Для того чтобы различить нарисована ли на карте гора или овраг существует специальное обозначение – бергштрих (короткая черта, указывающая направление вниз по склону). Для таких элементов рельефа как промоины, обрывы, седловины и т.д. применяются специальные условные обозначения. Их можно учитывать не только для для построения безопасного маршрута, но и как опорные ориентиры. Не всегда получается сразу разобраться с рельефом и понять его. Не отчаивайтесь, все приходит с практикой.

Как ориентироваться на местности, используя компас и карту

Во-первых, необходимо научиться:

  • определять стороны света с помощью компаса и карты,
  • определять свое положение относительно окружающих объектов,
  • определять нужное направление движения,
  • точно двигаться в выбранном направлении.

Фото автора

Определение сторон света с помощью компаса и карты

  1. Располагаем компас горизонтально (параллельно земле), например, кладем на ладонь.
  2. Снимаем фиксатор стрелки, если он есть.
  3. Ждем, пока стрелка стабилизируется. Помним, что окрашенный конец стрелки указывает на север. Верхний обрез топографической карты всегда ориентирован на север.
  4. Разворачиваем карту в горизонтальной плоскости так, чтобы северный обрез карты совпадал с направлением стрелки компаса.
  5. Теперь легко определить стороны света. Карта останется ориентированной, при условии что север на карте и север на компасе совпадают.

Важно! На топографической карте линии магнитного меридиана не нанесены, а стрелка компаса устанавливается параллельно линиям магнитного, а не истинного меридиана. Это значит что при ориентировании карты по компасу следует учесть величину магнитного склонения в данном районе. Эти значения, как правило, указывают на карте. Но для большей части Европы и Азии они не превышают 5-7 градусов (за исключением аномальных зон). Поэтому, многие не забивают голову и считают, что магнитный меридиан практически совпадает с истинным.

Ориентирование на Турслете компании Сплав
Ориентирование на Турслете компании Сплав

Определение положения относительно окружающих объектов

Самое простое, это найти на карте место, которое точно на нее нанесено, например ж/д станцию. Сложнее, если вы потеряли нить маршрута. Тогда необходимо определить точку, в которой вы находитесь, привязавшись к опорному ориентиру.

Существуют следующие виды ориентиров на местности:

  • Линейные ориентиры – объекты, имеющие существенную длину на местности и отображающиеся на топографической карте линейными условными знаками. К ним относятся дороги, просеки, реки и ручьи, линии электропередач и т.д.
  • Площадные ориентиры – это объекты с хорошо выраженными контурами, занимающие на местности определенную, сравнительно небольшую площадь. К ним относятся озера, участки леса среди открытого пространства или наоборот участки открытого пространства в лесном массиве: вырубки, поляны и т.д.
  • Точечные ориентиры – это объекты на местности, которые изображаются на топографических картах внемасштабными условными знаками, а также точки пересечения линейных ориентиров, изломов контуров. Например, мост, вышка, отдельное строение (точечные искусственные объекты). А также точки пересечения просек и лесных дорог, выходы дороги на поле и т.д.
  • Опорный ориентир – это любой выделяющийся объект, который будет служить вам привязкой к местности, то есть обозначать ваше непосредственное положение на карте.

Этот товар можно купить только в розничных магазинах
Этот товар можно купить только в розничных магазинах
Этот товар можно купить только в розничных магазинах

Проще всего определить точку стояния, находясь непосредственно на точечном ориентире (на перекрестке дорог, на мосту через реку и пр.). Определение местоположения также не вызывает трудностей и в случае сопоставления карты с местностью, когда опознается видимый точечный ориентир, расположенный относительно близко к линии маршрута.

Если в непосредственной близости не удается обнаружить опознаваемого ориентира, то для определения точки стояния используют способ обратной засечки. Техника обратной засечки заключается в определении направлений на два (или более) видимых объекта на местности (визирование) и нанесении соответствующих визирных линий на карту. Точка пересечения визирных линий на карте – это и есть точка стояния.

Ориентирование на Турслете компании Сплав

Определение нужного направления движения по карте и компасу

Движение по местности с чтением карты может осуществляться как вдоль линейных ориентиров, так и в заданном направлении (по азимуту).

Азимут – это угол от 0º до 360º, который измеряется по часовой стрелке между направлением на север (географический или магнитный) и направлением на необходимый ориентир. Например, вы стоите посреди поля и вам нужно дойти до водонапорной башни, которая находится вдалеке. Вспоминаем, что шкала компаса разделена на 360 частей. Это значит, вы стоите посреди круга и местность вокруг вас разделена на 360 частей. На компасе обозначение 0 показывает ровно на север. Смотрим какое значение указывает на водонапорную башню. Пусть будет 270. Умозрительно проводим линию от значения 270 в центр компаса. Угол между стрелкой компаса, указывающей на 0, и линией от значения 270 к центру компаса и есть азимут.

Движение по азимуту позволяет перемещаться по прямой линии в направлении невидимого или отдаленного объекта. Протяженное движение в заданном направлении используют в случае отсутствия на местности линейных ориентиров, то есть при передвижении по бездорожью. Движение по азимуту может применяться и на относительно коротких отрезках маршрута. Например, для выхода на нужный линейный ориентир коротким путем.

Различают грубое и точное движение по азимуту. Грубое движение по азимуту используют в случаях, когда надо попасть на большой площадной ориентир, например, большое озеро. К грубому движению по азимуту можно отнести «аварийный азимут». Это направление, по которому вы гарантированно выйдете из леса на крупный линейный ориентир (автомобильная или железная дорога, ЛЭП, газопровод) или площадной ориентир (озеро, поле, застройка). Аварийным азимутом должны уметь пользоваться все – это один базовых навыков техники безопасности.

При точном движении на небольшой объект, направление движения строго выдерживается по компасу. Движение по азимуту на расстояние 1 км считается точным, если отклонение от заданного конечного ориентира составляет 50 м и менее, а на расстояние 3 км – 200 м и менее.

Ориентирование на Турслете компании Сплав

Точное движение в выбранном направлении

Успех ориентирования на местности – это совокупность правильного выполнения следующих пунктов:

  • использование исправного компаса и крупномасштабной, подробной карты;
  • знание условных обозначений на карте;
  • ориентированность карты по компасу;
  • постоянный контроль движения по маршруту. Не столь важно происходит ли движение по тропе или куда глаза глядят. В этом помогут опорные ориентиры. В любом случае движение происходит от ориентира к ориентиру: иду по дороге, на пересечении дорог двигаюсь прямо, выйду к озеру, слева от озера дорога, которая ведет к заброшенной деревне. Если, двигаясь по дороге, после пересечения вы так и не увидели озера, то обязательно остановитесь, сориентируйте карту и проанализируйте маршрут сначала. Ищите опорный ориентир, который сможет подсказать где вы находитесь. Опорные ориентиры на маршруте – это своеобразные контрольные метки, подтверждающие, что вы двигаетесь в нужном направлении. В экстренном случае, вы должны уметь находить ориентиры, к которым вы сможете привязаться и найти себя в карте;
  • умение пользоваться аварийным азимутом.

Фото автора

С чего начать нарабатывать навык ориентирования

Всё это может показаться сложным и лишним, но поверьте, работа с картой и движение по ней увлекательное дело! А поиск объектов, как поиск клада в детстве: может увлечь как взрослых, так и детей.

Начинайте с малого. Возьмите печатную карту вашего города и устройте себе прогулку. Рассматривайте объекты, сопоставляйте местность с картой. Затем задачу можно усложнить и взять карту знакомого вам парка или лесопарка. Гуляйте по дорожкам, определяйте опорные ориентиры. Можно распечатать спортивную карту местности, где есть явный перепад высот. Это поможет разобраться и понять рельеф.

Если самостоятельно научиться ориентироваться на местности сложно, то можно обратиться в туристический клуб или клуб спортивного ориентирования. А если это занятие вас увлечет, как и меня в свое время, то вам откроется удивительный мир ориентирования, мультигонок, рогейнов и туристических слетов, например, Турслет Сплав, который пройдет 27-28 мая в Подмосковье.

Это позволит вам посетить красивые места, приобрести новые знакомства и погрузиться в яркую атмосферу азарта и приключений!

25.05.2023
7966
Если вам понравилась статья, вы можете нажать “Нравится” и поделиться ей в своих соцсетях или мессенджерах
