Альпинистский карабин: разбираемся в видах, назначениях и маркировке

Карабин — маленький, но абсолютно незаменимый элемент снаряжения, без которого не обходится ни один серьёзный выход в горы, на скалы, на воду, на высотные работы. Он соединяет верёвки, страховочные системы, оттяжки, швартовые и спасательные концы — везде, где нужно быстро и надёжно объединить две части снаряжения.

Любой карабин должен соответствовать установленным стандартам и пройти обязательную сертификацию. После проверки на него наносят маркировку с ключевой информацией о прочности и назначении. Отсутствие маркировки означает, что это не карабин, а небезопасный сувенир, который нельзя использовать в реальных условиях.

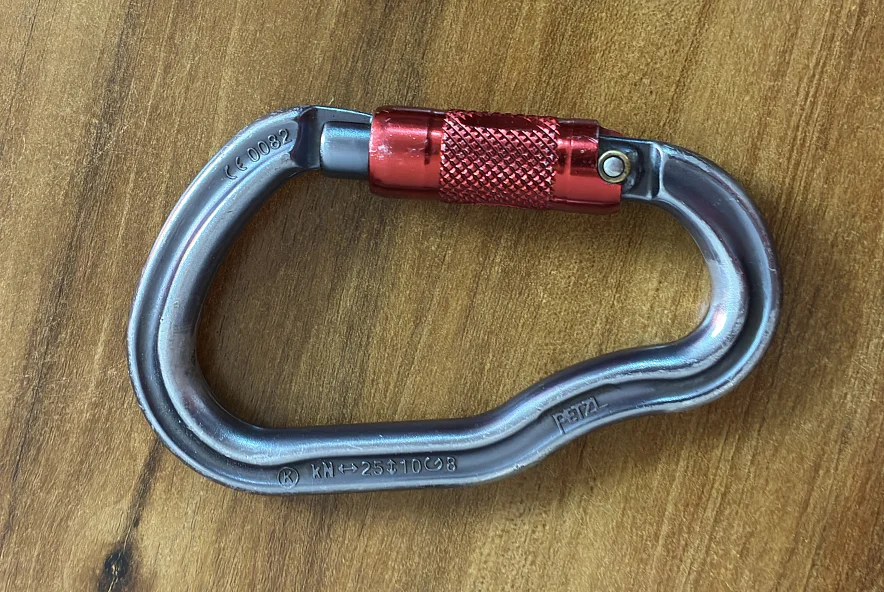

На корпусе карабина вы найдёте:

• ЕАС — знак Евразийского соответствия. Обязателен для снаряжения, которое может использоваться в профессиональной деятельности на территории ЕАЭС. Не требуется для спортивного применения;
• CE + четырёхзначный номер — европейская сертификация и код органа, который её проводил. Не признаётся в РФ.

Карабины сертифицируют по международным или национальным стандартам. Основные из них:

• EN 12275 — для спортивных карабинов (скалолазание, альпинизм);
• EN 362 — для промышленных и рабочих систем (промальп, арбористика);
• UIAA — международная ассоциация альпинистов, свой добровольный стандарт для безопасного снаряжения (знак качества);
• ГОСТ Р — российский стандарт, часто применяется вместе с EN (идентичен европейским нормам).

Стандарты устанавливают требования к:

• нагрузке разрушения вдоль продольной (более 20 кН) и поперечной оси (7–12 кН) с закрытой муфтой;
• продольной нагрузке с открытой защёлкой (7–10 кН);
• материалам и конструкции;
• надёжности защёлки и муфты.

Нагрузка разрушения не равна рабочей нагрузке. Обычно рабочая нагрузка в пять раз меньше указанной на карабине.

Очень важно понимать, что такое единица измерения силы — килоньютон.

Сила = масса * ускорение.

Это значит, что сила — это динамический показатель, а не статическая масса. При земной силе тяжести 1 килоньютон — это сила, которую оказывает предмет массой примерно 102 килограмма на опору или подвес.

20 кН — это примерная сила, которую создаёт груз массой около 2 тонн, если просто висит на карабине.

Ту же силу, воздействующую на карабин, можно получить от человека весом 100 кг, если он резко дёрнет систему, — например, при падении или рывке.

Когда объект свободно падает, его ускорение примерно 9,8 м/с², — это действие земной гравитации. Но при рывке всё меняется: верёвка останавливает падающее тело почти мгновенно, и его скорость резко падает до нуля. Если остановка происходит быстро, ускорение может легко превысить обычное «g» в два, три или даже пять раз.

То есть важно понимать: большая сила может возникнуть не только от тяжёлого груза, но и от относительно небольшого веса, движущегося с большим ускорением.

Сертификация карабинов — это процесс проверки их качества, прочности и безопасности в соответствии с установленными стандартами. Она нужна, чтобы убедиться, что карабин выдерживает заявленные нагрузки и может безопасно использоваться в спорте, туризме или в работе.

1. Индивидуальный номер — в нём зашифрована дата выпуска и партия.
2. Класс применения: B (базовый), A (анкерный), T (концевой), Q (рапид), M (многонаправленный), H (HMS для узла UIAA). ​​

Если вы не специалист, знайте, что класс В — это универсальные карабины для большинства задач: скалолазания, туризма и пр. Они подходят для работы с верёвкой или снаряжением там, где нет особых требований к форме или прочности.

Карабины производят из двух основных материалов. Их выбор зависит от конкретных задач, условий эксплуатации и требований к прочности и весу.

1. Сталь. Стальные карабины тяжёлые, но чрезвычайно износостойкие и долговечные. Они выдерживают большие нагрузки, устойчивы к абразиву, падениям на камни и многократным механическим воздействиям. Именно поэтому стальные карабины часто используют для промальпа, спасательных операций, риггинга, где критически важна надёжность и долговечность. Единственный минус — вес, поэтому для длительных походов или спортивных маршрутов они менее удобны.
2. Алюминиевые сплавы. Лёгкие и яркие карабины идеально подходят для альпинизма, скалолазания и многодневных походов, где каждый грамм веса имеет значение. Алюминиевые карабины дороже стальных. Их главное преимущество — минимальный вес при достаточной прочности для спортивных нагрузок.

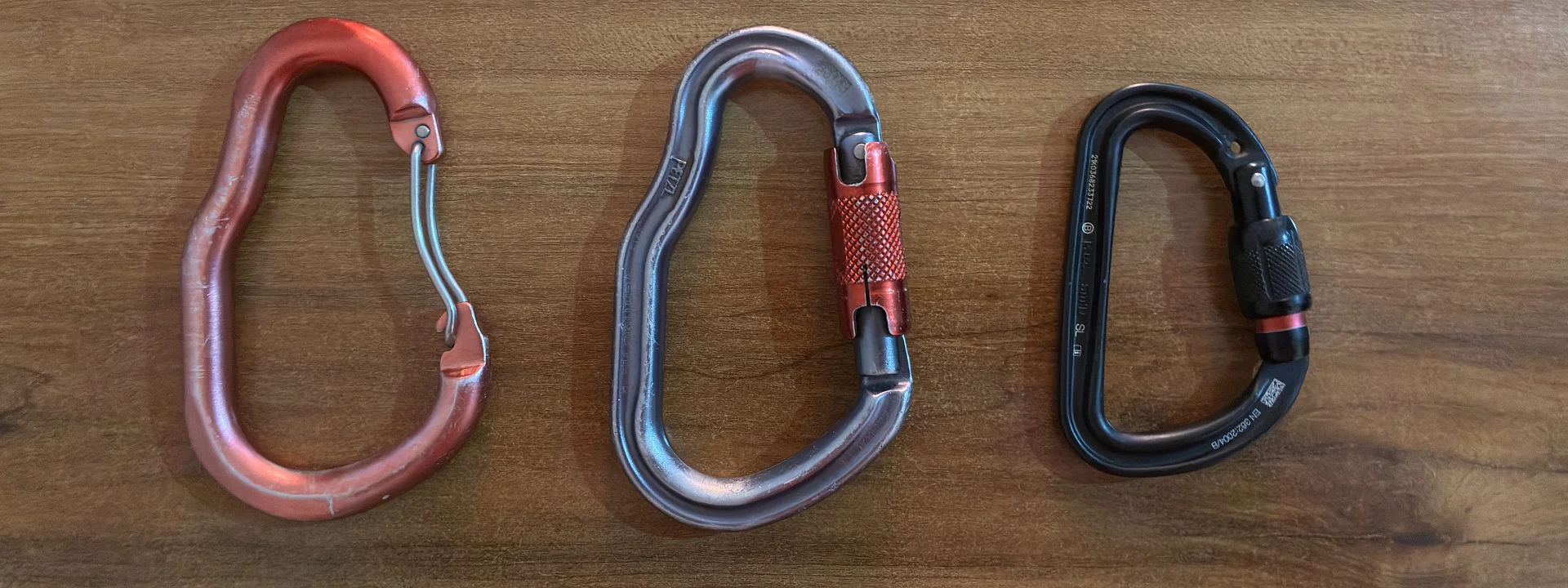

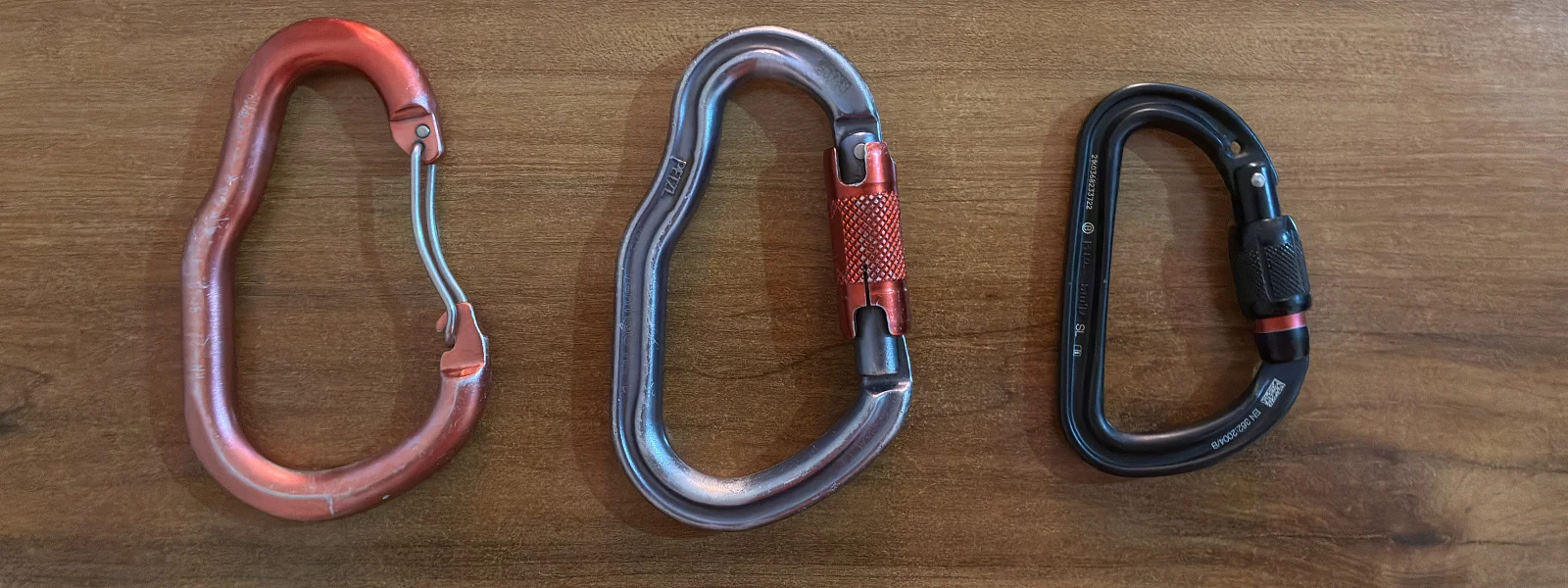

Форма — это не про эстетику: она определяет, как будет распределяться нагрузка и насколько удобно будет пользоваться карабином в разных ситуациях.

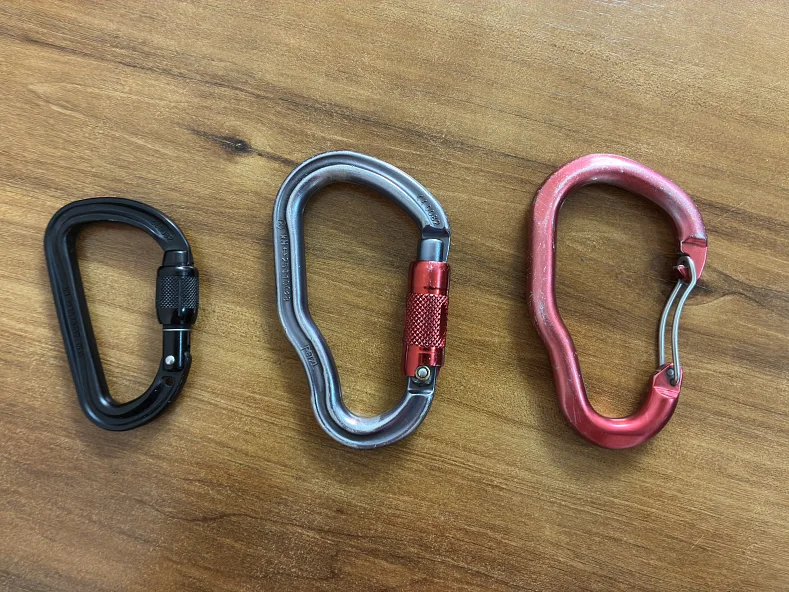

Самые универсальные и популярные карабины

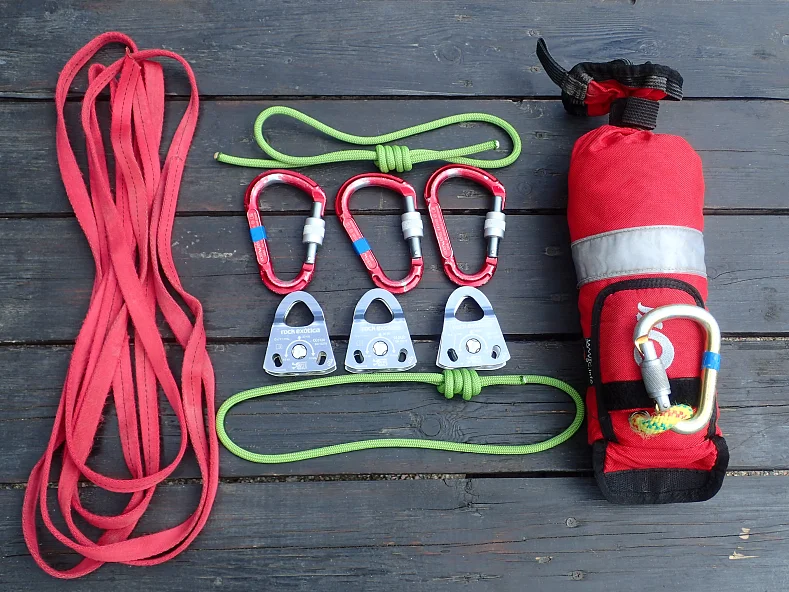

Овал симметричный. Такая форма предотвращает перекос снаряжения, идеальна для полиспастов (система из подвижных блоков и верёвки, которая позволяет получить выигрыш в силе при подъёме или перемещении груза. Применяется при спасработах, наведении переправ и пр.).

Трапеция — лучшее соотношение прочности и веса. Универсальный.

Грушевидный даёт большое раскрытие, подходит для работы с несколькими элементами (верёвками), удобно работать с узлом UIAA.

Дельта используется для соединений с разнонаправленной нагрузкой или с широкими элементами (стропами).

Главное — помнить, что стандартные карабины рассчитаны на нагрузку вдоль большой оси. Карабин выдерживает вдоль большой оси в три раза большую нагрузку, чем поперёк. Неправильная встёжка может привести к деформации или поломке карабина.

Карабины по определению всегда разъёмные, они замыкаются защёлкой (не относится к рапидам), которая может быть с муфтой для предотвращения случайного открытия. Муфта на карабине служит для фиксации защёлки, чтобы она не могла случайно открыться и карабин оставался надёжно закрытым в работе.

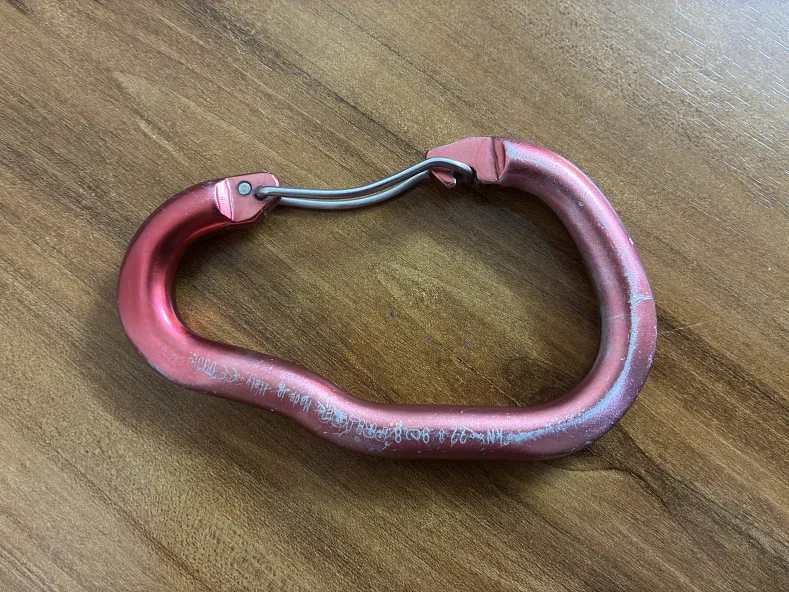

Карабины без муфт обычно используют как вспомогательные или в тех случаях, когда закручивать или открывать муфту неудобно. Такие карабины подходят для ситуаций, где вероятность случайного раскрытия минимальна, например, на оттяжках в скалолазании или альпинизме, для развески снаряжения. Они лёгкие и удобные, но не предназначены для критических силовых соединений, где защёлка с муфтой обеспечивает дополнительную безопасность.

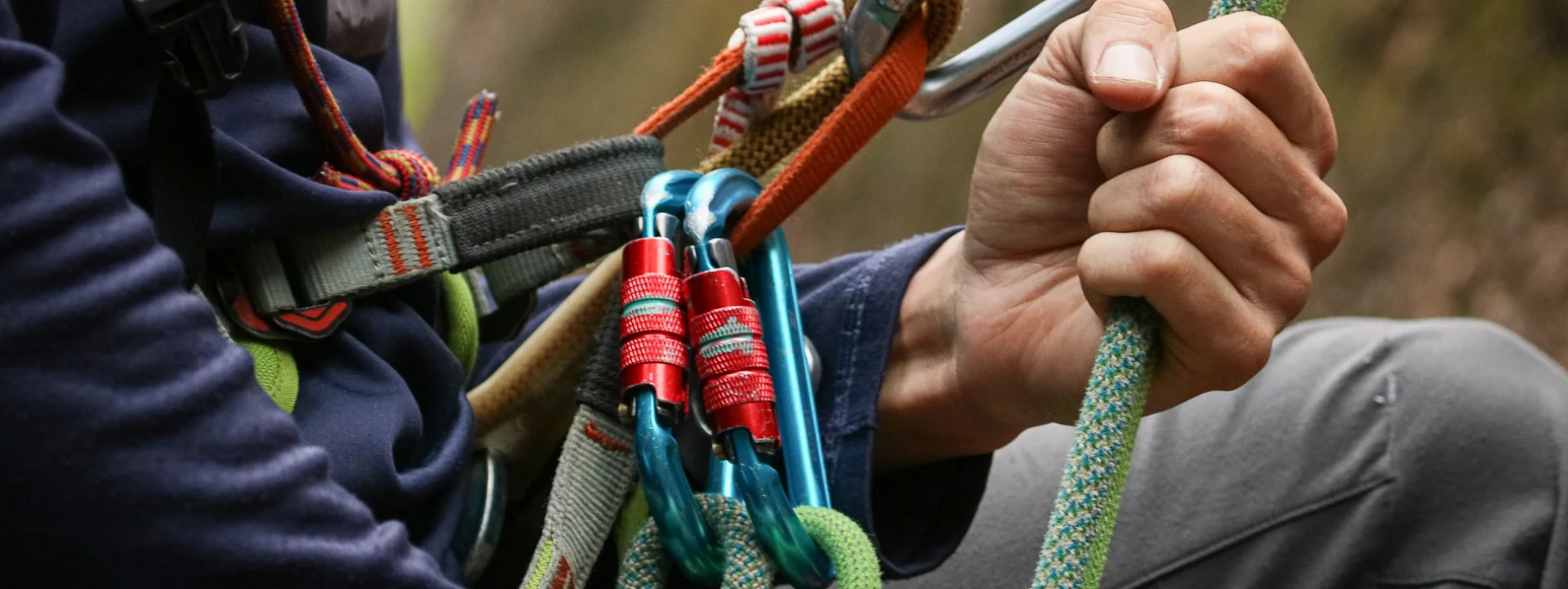

Карабины с муфтами бывают двух типов: резьбовые и автоматические.

Резьбовая муфта отличается простотой и надёжностью, однако её нужно не забывать замкнуть вручную. При определённых условиях, например, при вибрации такая муфта может самостоятельно раскручиваться.

Автоматическая муфта срабатывает сама, что обеспечивает скорость и исключает риск забыть замкнуть карабин. Она бывает двухтактной и трёхтактной. Для открытия двухтактной муфты требуется два действия: повернул и открыл. Для открытия трёхтактной — три действия: потянул, повернул, открыл. Трёхтактные муфты считаются более безопасными.

Также существуют экзотические конструкции автоматических муфт:

• кнопочные — для открытия нужно нажать две кнопки;
• магнитные — запираются магнитами.

Карабины с автоматической муфтой обычно немного тяжелее и дороже, чем аналогичные модели с резьбовой муфтой. Это связано с тем, что в автоматическом замке встроен механизм самозапирания. Зато такой карабин обеспечивает быстрое и безопасное замыкание, исключает риск забыть замкнуть муфту вручную и снижает вероятность случайного раскрытия. Поэтому их чаще выбирают для работы в условиях, где важна скорость и безопасность, а вес и цена некритичны.

Конструкция защёлки карабина также может быть разной: с крючком и без крючка (keylock). В большинстве современных карабинов защёлка выполнена по технологии keylock. Они удобнее в использовании: крючок может цепляться за снаряжение и одежду.

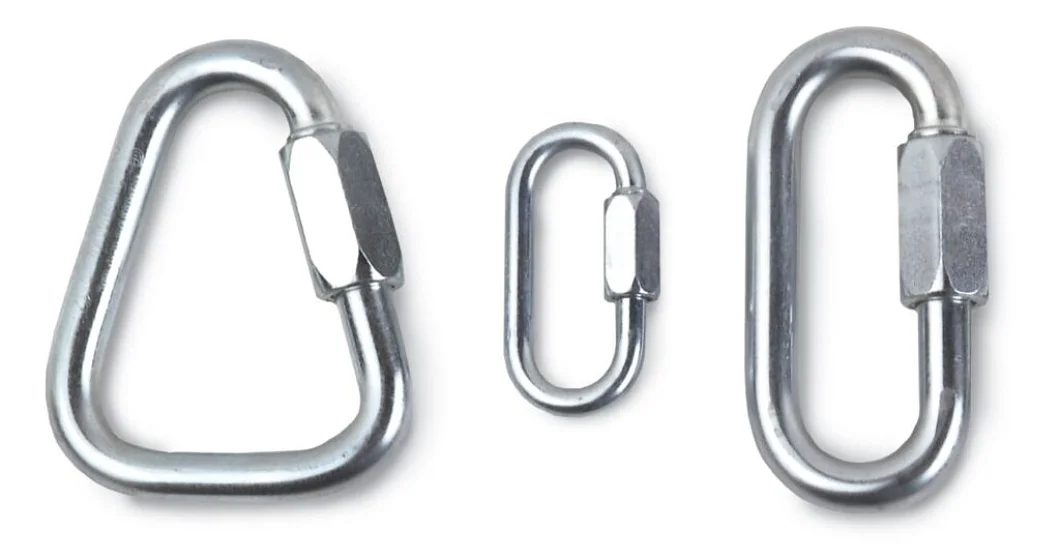

Рапиды — это карабины без защёлок. Они закрываются силовой гайкой. Их используют как постоянные надёжные соединения, которые не нужно часто открывать.

Выбор карабина напрямую зависит от того, где и как вы планируете его использовать. Несмотря на большое разнообразие моделей, карабин — универсальный инструмент, и случаев, когда требуется строго определённая модель, немного. Тем не менее правильный выбор повышает удобство работы и безопасность.

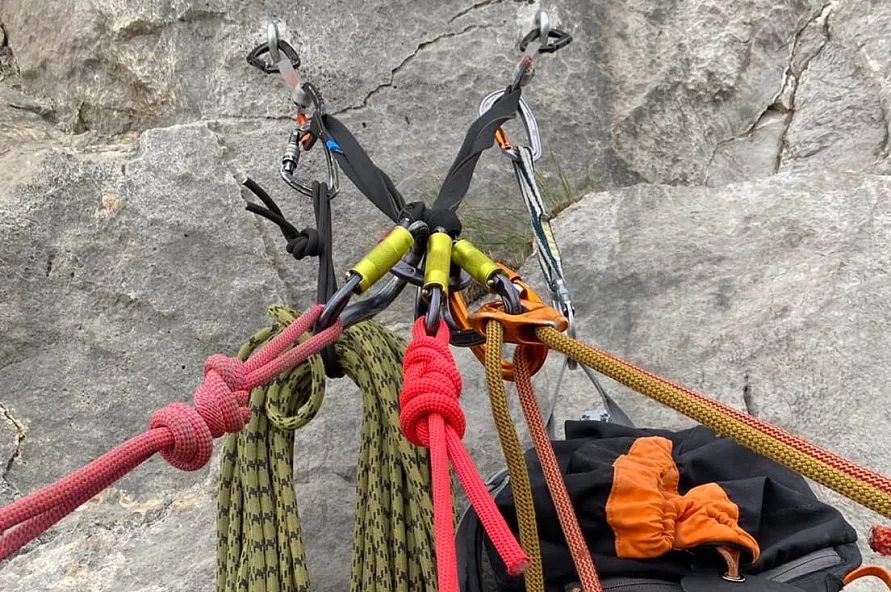

Для альпинизма, туризма и скалолазания чаще всего используют карабины из сплавов алюминия трапециевидной или грушевидной формы. Эти модели лёгкие, удобные и достаточно прочные для большинства спортивных задач. Грушевидные карабины отлично подходят для работы с узлами UIAA и в ситуациях, когда нужно встегнуть сразу несколько элементов снаряжения. Трапециевидные карабины обеспечивают оптимальное соотношение веса и прочности, что особенно важно в долгих походах и на сложных маршрутах.

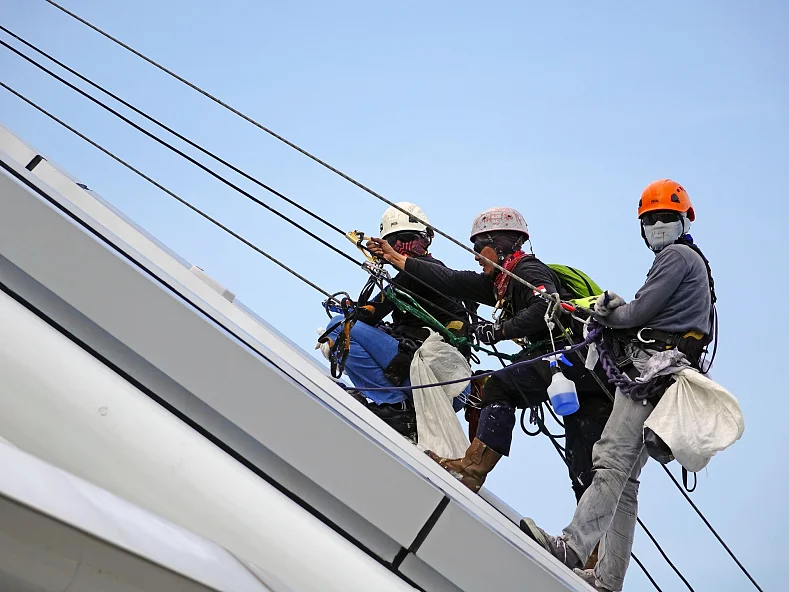

Для работы на высоте и промышленного альпинизма предпочтительны стальные карабины овальной или трапециевидной формы. Сталь обеспечивает высокую износостойкость и прочность при сравнительно небольшой стоимости. Стальные карабины тяжелее, чем алюминиевые аналоги.

В водном туризме карабины применяются в основном на спасательных работах. Для использования на воде подходят только карабины из сплава алюминия, поскольку они не подвержены коррозии. Предпочтение стоит отдать крупным карабинам грушевидной формы с автоматической муфтой и широким раскрытием

Подытожим

Правильный карабин — это сочетание формы, материала, типа муфты и сертификации, подобранное под конкретную задачу. Такой карабин обеспечит безопасность, удобство и долговечность использования и на спортивном маршруте, и при работе на высоте, и в водном путешествии.

Хотя срок годности карабинов обычно не ограничен, важно следить за их состоянием. Карабин исправен, если:

• нет трещин, сколов и сильной коррозии;
• износ не превышает 10 % толщины прутка;
• исправно работают защёлка и муфта.

При обнаружении дефектов карабин нужно отбраковать. Большинство производителей публикуют инструкции по осмотру и правила замены снаряжения.

Частота осмотра карабинов зависит от условий использования, но есть ориентиры.

1. В водном туризме: осмотр железа проводится не реже одного раза за сезон, а также после каждого серьёзного инцидента.
2. В альпинизме и скалолазании: обычно каждые несколько месяцев и после любых ударов или падений снаряжения.
3. В профессиональных работах (промальп): проверка перед каждой сменой или согласно регламенту компании.

В обычных условиях карабины не требуют какого-либо ухода. Но ситуация меняется, если ими пользуются водники или спелеологи. Пыль, глина, соль из морской воды, взвесь ледниковых рек могут мешать работе муфты и защёлки карабина. Поэтому карабины нужно время от времени чистить и смазывать.

Чистить можно водой, мягкой щёткой, тканью. При необходимости — сжатым воздухом, мягкой металлической щёткой, чистящим спреем.

После очистки шарниры нужно смазывать кислотостойкими нейтральными смазками (например, тефлоновыми).

Чистящие средства и излишки смазки нужно убрать с карабина, так как они могут повредить верёвки и стропы.

Карабин — это не просто железка на верёвке. Это последнее звено между вами и пропастью. От того, какой карабин вы выбрали, как за ним ухаживали и вовремя ли отбраковали, буквально зависит жизнь — ваша или чужая.

Запомните главное:

• покупайте только сертифицированные карабины известных брендов;
• подбирайте их строго под задачу;
• всегда проверяйте муфту перед использованием и не полагайтесь на авось;
• лучший совет — осматривайте снаряжение перед каждым применением;
• при малейших сомнениях — на замену.

В статье использованы фотографии Юлии Маршаловой.
